首页 / PLC 编程控制器 / S7-1200 系列 /
图片仅供参考，请以已选的规格为准

西门子 SIEMENS S7-1200系列CPU单元正品保障

含税价
2003.00

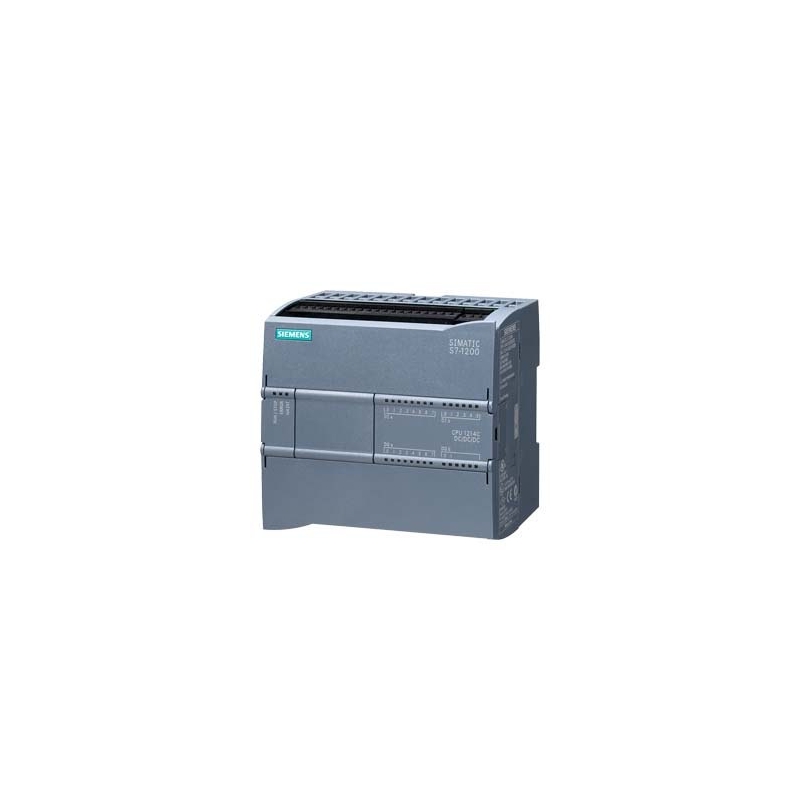

西门子 S7-1200 CPU 1214C DC/DC/DC 6ES7214-1AG40-0XB0
6ES7214-1AG40-0XB0
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型 ：紧凑型 CPU
工作电压：24V DC
数字输入量：14
数字输出量：10
模拟输入量：2
模拟输出量：0

西门子 SIMATIC S7-1200 CPU

型号：6ES7214-1AG40-0XB0（CPU 1214C DC/DC/DC，晶体管输出，V4.x）

一、核心参数

  • 型号：6ES7214-1AG40-0XB0（CPU 1214C，DC/DC/DC）
  • 电源：24V DC（20.4–28.8V），反极性保护
  • 存储器
    • 工作存储器：100 KB（程序）+ 50 KB（数据）
    • 装载存储器：4 MB（内置），支持存储卡扩展
    • 掉电保持：10 KB（默认）
  • 机载 I/O
    • 数字输入：14 DI 24V DC（源型 / 漏型可选）
    • 数字输出：10 DO 24V DC/0.5A（晶体管，NPN）
    • 模拟输入：2 AI（0–10V，10 位）
  • 高速功能
    • 高速计数器：4 路 ×100 kHz
    • 高速脉冲输出：2 路 ×100 kHz（PTO/PWM）
  • 通信：1×PROFINET（RJ45，IRT 实时），支持 TCP/IP、Modbus TCP、S7 通信
  • 处理速度：位运算0.08 μs，浮点运算 1.7 μs
  • 尺寸 / 重量：110 × 100 × 75 mm，约 0.4 kg
  • 温度 / 防护：0–55°C（工作），IP20
  • 编程软件：TIA Portal V13 SP1+（固件 V4.7）

二、产品特点

晶体管输出，高速脉冲专用

  • 10 路24V DC/0.5A 晶体管（NPN），适合高频 PTO 脉冲输出（伺服 / 步进定位）。
  • 响应快、无机械触点磨损，适合高速运动控制（最高 100kHz）。

紧凑型高集成，免扩展够用

  • 宽度仅 75mm，14DI/10DO+2AI+4HSC+2PTO，小型设备无需扩展模块。
  • 内置4MB 装载内存，程序 / 数据断电不丢失，无需电池维护。

PROFINET 实时通信，联网便捷

  • 单网口 PROFINET IRT，总线周期低至125μs，可直连 S200 伺服、HMI、远程 I/O。
  • 支持Web 服务器，浏览器直接监控、诊断、修改参数，免软件调试。

基础运动控制，适配步进 / 伺服

  • 2 路100kHz PTO 脉冲，可驱动脉冲型步进 / 伺服；4 路高速计数器，支持编码器反馈。
  • 集成PID 自整定，适配温度、压力、流量等闭环控制。

扩展灵活，适配中小型项目

  • 最多扩展8 个信号 / 通信模块，左侧可加 3 个信号板，灵活扩容 I/O 或通信接口。

三、应用场景

  • 中小型运动控制设备：雕刻机、切割机、激光打标机、小型加工中心（脉冲伺服 / 步进定位）。
  • 电子 / 3C 设备：高速点胶机、螺丝机、贴标机、精密组装工位（高速 I/O + 精准定位）。
  • 包装 / 物流：轻型输送机、分拣机构、张力控制、小型码垛机（多轴联动 + 快速响应）。
  • 经济型 PROFINET 系统：S7-1200 + S200 伺服的经济型总线控制方案（1–2 轴）。
  • 老项目升级：替代 S7-200，程序兼容，成本更低，通信更强。

四、注意事项

输出负载限制（关键）

  • 晶体管输出最大 0.5A / 点，24V DC，不可直接驱动 220V AC 负载（需加继电器）。
  • 避免过载 / 短路，建议加熔断器保护触点。

电源与接线

  • 供电24V DC（20.4–28.8V），建议配2A 冗余电源，减少波动。
  • 数字输入默认源型（PNP），可改为漏型（NPN）；模拟量输入为0–10V，避免接入电流信号。

PROFINET 通信

  • 单网口不可环网，多设备需加交换机；连接 S200 伺服时，用IRT 模式，周期≥125μs。
  • 网线用屏蔽双绞线，长度≤100m，远离变频器等干扰源。

运动控制配置

  • PTO 脉冲输出最高 100kHz，用屏蔽线，长度≤10m；伺服需脉冲 + 方向接线。
  • 不支持 PROFINET 总线伺服直连（单网口），需额外通信模块。

安装与散热

  • 垂直安装，上下留 **≥50mm** 散热空间；环境温度 > 55°C 降容 10%。
  • 与伺服 / 变频器同柜时，间距≥50mm，避免热累积与电磁干扰。

固件与编程

  • 固件V4.x，需 TIA Portal V13 SP1+；不可升级至 G2（V7.x），硬件架构不同。
