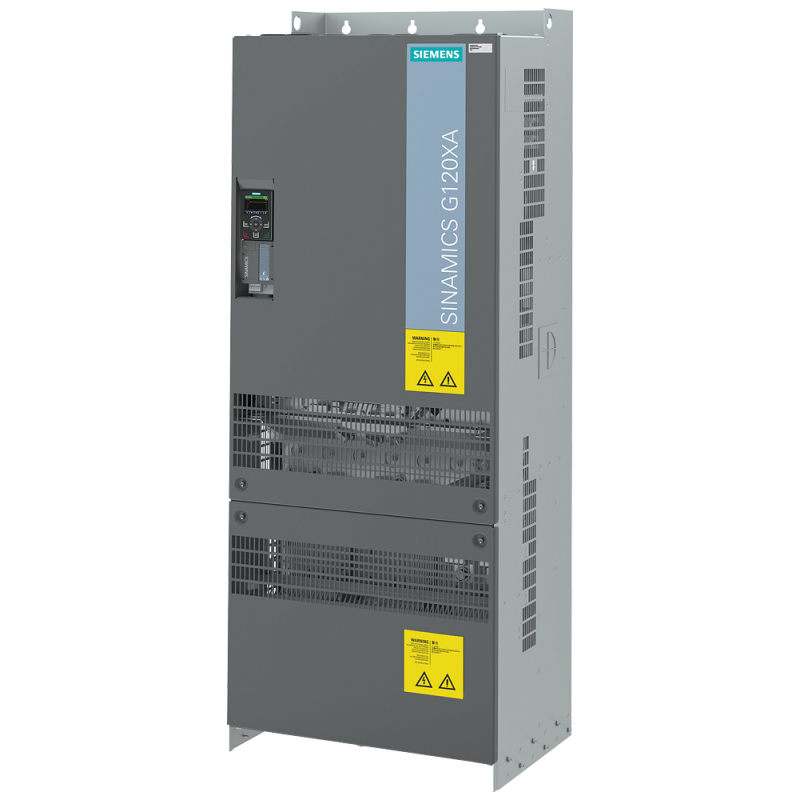

图片仅供参考,请以已选的规格为准

西门子 SIEMENS G120XA系列风机泵类专用变频器正品保障

含税价
0.00
SINAMICS G120XA USS 380V 355KW C3 IOP-2
6SL3220-3YD58-0CB0
7天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型:G120XA系列变频器
额定电压:380-440V
适配电机功率:355kW
滤波器:集成 A-C3 级滤波器
输入相数:3

产品名称

西门子 SINAMICS G120XA 系列变频器

产品型号

6SL3220-3YD58-0CB0

核心参数

  • 额定功率:355kW
  • 输入电压:3AC 380V(-15%)~ 440V(+10%)
  • 电源频率:47~63Hz
  • 额定输出电流:约 654A
  • 过载能力
    • 110% 额定负载,持续 60s,每 600s 一个周期
    • 135% 额定负载,持续 3s
  • 控制方式:V/f 控制、矢量控制
  • 输出频率范围
    • 矢量控制:0~240Hz
    • V/f 控制:0~550Hz
  • 防护等级:IP20
  • 框架尺寸:FSH
  • 外形尺寸:1487.5mm(高)× 548mm(宽)× 410mm(深)
  • 集成滤波器:C3 级 RFI 滤波器
  • 现场总线:PROFINET(PN)、Ethernet/IP
  • I/O 接口:6DI、2DQ、2AI、1AQ
  • 操作面板:集成 IOP-2 智能操作面板
  • 环境温度:0~+45°C

产品特点

  1. 专用风机泵类设计:内置风机、水泵专用功能块,适配泵与风机类变转矩负载,节能效果显著。
  2. 高性能矢量控制:采用先进矢量控制算法,调速精度高、动态响应快,运行稳定。
  3. 高可靠性:标配涂层电路板,抗潮湿、抗粉尘、抗腐蚀,适应恶劣工业环境。
  4. 集成度高:内置直流电抗器、C3 级 EMC 滤波器,减少外部元件,简化安装。
  5. 调试便捷:带 IOP-2 智能面板,支持中文显示,参数设置直观,支持快速调试。
  6. 保护功能完善:具备过压、欠压、过流、过载、过热、电机保护等多重保护机制。
  7. 通信能力强:集成工业以太网总线,支持多种通信协议,易接入自动化网络。
  8. 宽电压适应性:允许较大电压波动,对电网稳定性要求低。

应用场景

  • 水处理:污水泵、给水泵、循环泵、曝气风机、污泥脱水机
  • 暖通空调 HVAC:空调风机、冷却水泵、冷冻水泵、冷却塔风机
  • 市政供水:恒压供水系统、增压泵、管网加压泵
  • 电力:冷却水泵、消防水泵、通风风机
  • 冶金 / 矿山:通风除尘风机、泥浆泵、排水泵
  • 造纸 / 印刷:真空泵、排污泵、通风系统
  • 环保:废气处理风机、污水处理设备、垃圾渗滤液泵
  • 地铁 / 隧道:通风风机、排水泵、消防泵

注意事项

  1. 安装环境:安装于柜内,确保通风良好,环境温度 0~45°C,避免阳光直射、粉尘、腐蚀性气体。
  2. 电气接线
    • 输入侧配隔离开关、MCCB 断路器、进线电抗器。
    • 输出侧禁止接接触器、热继电器,避免损坏 IGBT 模块。
    • 电机电缆选用屏蔽电缆,屏蔽层可靠接地,长电缆需加 dv/dt 滤波器。
  3. 负载匹配:仅适配风机、水泵等被动变转矩负载,不适合高动态响应、位能性负载。
  4. 参数设置:按电机铭牌准确设置额定电压、电流、频率、转速等参数,优化 PID 控制参数。
  5. 散热维护:定期清洁散热风扇与风道,确保散热良好,防止过热停机。
  6. 安全操作:断电后等待 10 分钟以上,待直流母线放电完毕再进行维护。
  7. 接地规范:采用一点接地,接地线截面积足够,接地电阻 < 4Ω。
