图片仅供参考,请以已选的规格为准

西门子 SIEMENS G120系列 变频器 功率模块正品保障

含税价
0.00
SINAMICS G120 PM240-2 功率模块
6SL3210-1PB13-0UL0
5天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型:变频器
额定电压:200-240V
适配电机功率:0.55kW
滤波器:无内置A级滤波器
输入相数:1

订货号:6SL3210-1PB13-0UL0

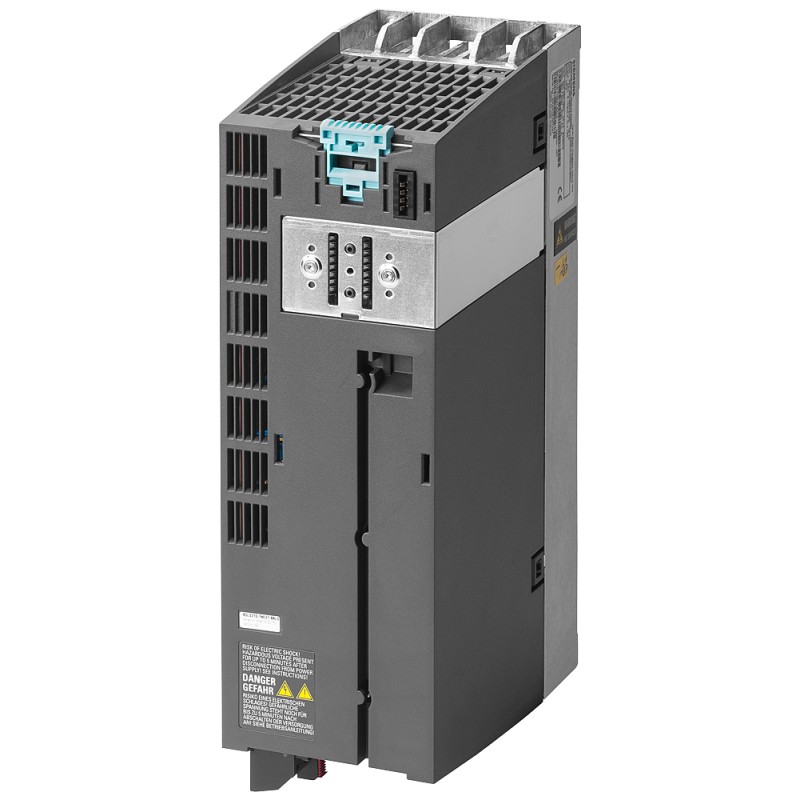

产品名称:SINAMICS G120 PM240-2 功率模块

类型:G120 模块式变频器功率模块,FSA 紧凑尺寸,单相 200-240V,无内置滤波器,带制动斩波器

一、核心参数(官方数据)

  • 功率规格
    • 低过载(LO):0.55kW,150% 3s / 110% 57s / 100% 240s,环境温度 - 10~+40°C
    • 高过载(HO):0.37kW,200% 3s / 150% 57s / 100% 240s,环境温度 - 10~+50°C
  • 输入电压1AC 200–240V ±10%,47–63Hz(兼容 1/3 相输入)
  • 输出电流3.2A(额定)
  • 输入电流:4.2A(1AC)/7.5A(3AC)
  • 输出频率:0–550Hz
  • 框架尺寸FSA
  • 尺寸(H×W×D)196mm × 73mm × 165mm
  • 重量:约 1.4kg
  • 防护等级IP20 / UL 开放式
  • 冷却方式:风冷
  • 安装方式:柜内面板安装,支持并排紧贴安装
  • 接口:PM-IF 功率接口(连接 CU230P-2/CU240E-2 等控制单元)
  • 特色集成内置制动斩波器,无进线滤波器

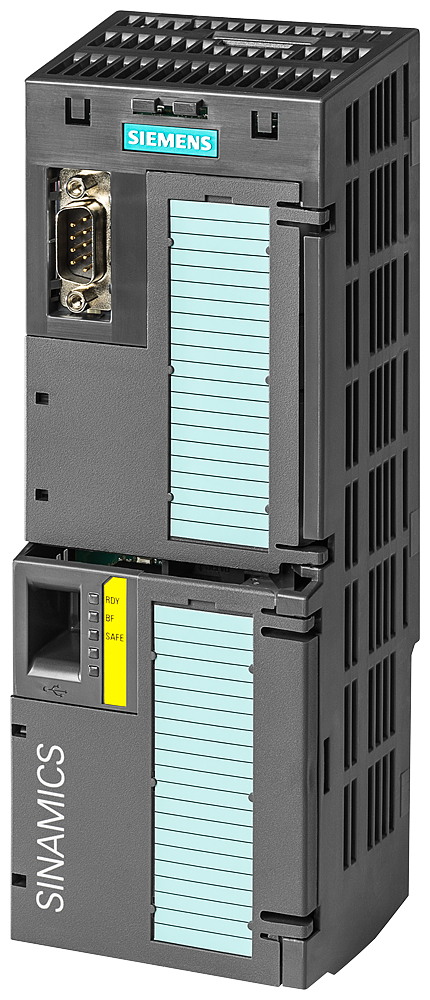

  • 适配控制单元:CU230P-2、CU240E-2、CU250S-2 系列(固件≥V4.6)
  • 认证:CE、UL、cUL、C-Tick (RCM)、EMC 标准

二、产品特点

  • FSA 超紧凑设计:窄体 73mm 宽度,节省柜内空间,可无缝并排安装,提升空间利用率
  • 双过载能力:一机两用,低过载适配泵 / 风机等连续负载,高过载适配起重、搅拌等短时重载场景
  • 集成制动斩波器:支持外接制动电阻,实现快速精准制动,适配快速启停、位能性负载
  • 宽电压兼容:支持单相 200-240V市电输入,适配小型设备、改造项目、单相供电场景
  • 高可靠性:宽温工作、抗干扰、防振动,满足工业恶劣环境,无故障运行≥10 万小时
  • 免电抗器设计:优化拓扑,无需输入 / 输出电抗器,降低系统成本与安装复杂度
  • 长电机电缆:支持最长50 米非屏蔽电机电缆、100 米屏蔽电缆,无需输出滤波器
  • 全面保护:过流、过压、欠压、过载、过热、短路、接地故障、电机失速保护

三、核心卖点

  • 0.55kW 单相专用:西门子 G120 PM240-2FSA 单相小功率标杆型号,精准匹配单相供电设备
  • 紧凑 + 节能:FSA 最小尺寸 + 高效 IGBT,节电 30%-50%,空间与能耗双重优化
  • 即插即用:100% 兼容 G120 控制单元,参数通用、调试简单、维护便捷
  • 制动性能强:内置斩波器,快速停车、精准定位,替代外置制动单元,降本 30%
  • 原装正品保障:西门子原厂生产,5 年质保、稳定可靠、无兼容性风险

四、适用场景

  • 小型泵类系统:增压泵、循环泵、计量泵、化工泵、小型潜水泵、家用 / 商用供水系统
  • 小型风机设备:散热风机、排烟风机、新风机、空调风机、实验室通风、小型冷却塔
  • 轻工机械:包装机、封口机、贴标机、小型输送机、食品搅拌机、研磨机、混合机
  • 自动化设备:医疗设备、纺织机械、印刷机械、木工机械、小型机床、液压系统
  • 改造升级项目:老旧设备变频改造、单相电机调速、小型设备节能升级
  • 楼宇与商业:小型暖通、商业制冷、饮水机、自动门、电梯门机、舞台设备

五、注意事项(官方严谨)

  1. 供电要求:单相 200-240V 稳定输入,电压波动≤±10%,建议配稳压电源
  2. 制动配置:需快速制动时外接西门子专用制动电阻,禁止直接短接制动端子
  3. 线缆规范
    • 动力线:3×1.5mm² 屏蔽电缆,输入 / 输出分开布线(间距≥20cm)
    • 控制线:屏蔽双绞线,远离动力线,避免干扰
  4. 安装环境:IP20 必须安装在IP54 以上控制柜,通风良好,环境温度≤40°C(LO)/50°C(HO)
  5. 参数设置
    • 控制模式:泵 / 风机用V/f 控制(p1300=0),重载用矢量控制
    • 加减速:≥10s,防过流 / 过压
    • 电机参数:必须准确输入额定电压 / 电流 / 频率 / 转速,执行电机识别
  6. 散热维护:定期清洁散热风扇与风道,每 6 个月检查一次,确保通风顺畅
  7. 固件要求:控制单元固件 **≥V4.6**,否则无法正常识别与驱动
  8. 安全规范:必须配置急停回路、空气开关、过载保护,符合 IEC/GB 电气安全标准
