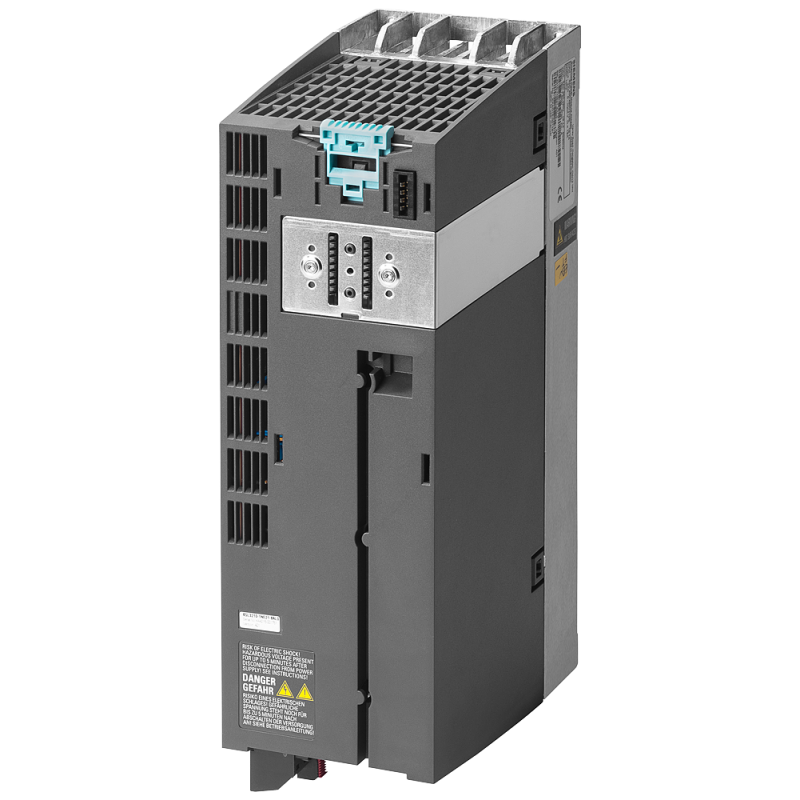

图片仅供参考，请以已选的规格为准

西门子 SIEMENS G120系列变频器功率模块^正品保障

含税价

¥0.00 /个

型号 SINAMICS G120 PM240-2 功率模块带集成式 A 类滤波器

厂订 6SL3210-1PE16-1AL1

交期 5天内发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：变频器

额定电压：380-480V

适配电机功率：2.2kW

滤波器：集成式 A 类滤波器

输入相数：3

产品详情

订货号：6SL3210-1PE16-1AL1

产品名称：SINAMICS G120 PM240-2 功率模块（带 A 级滤波器、内置制动斩波器）

类型：G120 模块式变频器功率单元，FSA 尺寸，IP20/UL 开放式，三相 380–480V 供电，适配 2.2kW 电机

核心参数

输入为三相交流 3AC 380–480 V，电压波动范围 ±10%，电源频率 47–63 Hz。轻载（LO）额定功率 2.20 kW，额定输入电流 7.70 A；重载（HO）额定功率 1.50 kW，额定输入电流 6.10 A。输出为三相交流，额定电压 400 V（IEC）/480 V（NEC），轻载额定输出电流 5.90 A，重载额定输出电流 4.10 A，最大输出电流 8.90 A。默认脉冲频率 4 kHz，矢量控制输出频率范围 0–200 Hz，V/f 控制输出频率范围 0–550 Hz。集成A 级 EMC 滤波器与内置制动斩波器，效率约 96%，功率因数 0.95，损耗约 0.10 kW，噪声水平 72 dB。外形尺寸高 196 mm× 宽 73 mm× 深 165 mm，净重 1.50 kg，防护等级 IP20（不含控制单元），安装尺寸 FSA。冷却方式为内部风冷，工作温度：轻载 - 10～+40 ℃、重载 - 10～+50 ℃，存储温度 - 40～+70 ℃，相对湿度≤95% 无冷凝，允许最高安装海拔 1000 m。适配 G120 系列 CU240E-2、CU250S-2 等控制单元，需控制单元固件 V4.6 及以上版本支持。认证标准包含 CE、UL、cUL、C-Tick（RCM）、SEMI F47、RoHS、REACH。

产品特点

模块化结构设计，功率单元独立插拔，与控制单元灵活组合，维护更换便捷，大幅缩短停机时间。集成A 级 EMC 滤波器，满足工业环境电磁兼容标准，减少外部滤波组件，简化柜内布线。内置制动斩波器，支持快速制动与精准调速，适配需频繁启停、急减速的应用场景。宽电压输入范围 380–480 V，适应电网波动，全球通用，适配不同区域工业电网。具备双重过载能力，轻载 2.2 kW 适配泵风机等连续负载，重载 1.5 kW 适配高冲击性负载，一机两用。高效节能设计，最高效率 96%，降低运行能耗与散热需求，减少控制柜冷却成本。工业级可靠设计，宽温、抗干扰、防振动，适应粉尘、油污等恶劣工业环境，长期稳定运行。紧凑 FSA 尺寸，节省柜内安装空间，便于小型化设备与密集柜组布局。

核心卖点

集成化高性价比：内置 A 级滤波器 + 制动斩波器，替代传统分立组件方案，硬件成本降低 30%，柜内空间节省 50%。双功率等级适配：2.2 kW 轻载 / 1.5 kW 重载，覆盖通用机械与高过载场景，选型灵活、库存简化。安装调试零门槛：即插即用模块化设计，搭配 STARTER 软件快速参数配置，安装调试效率提升 60%。稳定可靠低故障：西门子原装功率器件，工业级品质，平均无故障时间长，维护成本低。全兼容 G120 生态：完美匹配 CU240E-2/CU250S-2 控制单元，支持 PROFINET、MODBUS 等总线，无缝接入西门子自动化系统。

适用场景

通用机械设备：输送线、搅拌机、泵类、风机、压缩机、离心机、小型机床、纺织机械、印刷机械。泵与风机系统：供水泵、循环泵、增压泵、冷却塔风机、空调风机、通风系统、污水处理曝气设备。物料处理设备：提升机、传送带、包装机、码垛机、仓储物流设备、食品加工机械。轻载连续工况：风机水泵类平方转矩负载、连续运行低冲击设备，发挥 2.2 kW 高效节能优势。重载短时工况：需频繁启停、急减速、短时过载设备，利用 1.5 kW 重载过载能力（200% 3s、150% 57s）。工业改造项目：老旧变频器升级、进口设备替换、系统节能改造，兼容原有电机与机械结构。

注意事项

本产品为功率模块，必须搭配 G120 系列控制单元（CU240E-2/CU250S-2 等）使用，不可独立运行。供电必须为三相 380–480 V AC，严禁接入单相电源或超出电压范围，确保电源稳定、纹波＜5%。内置A 级滤波器，进线无需额外加装同等级滤波器；接地端子必须可靠接地，接地电阻＜4Ω。制动斩波器需外接制动电阻，电阻功率与阻值按 2.2 kW 工况选型，严禁短路或不匹配电阻接入。动力线缆采用屏蔽电缆，输入输出线缆分离布线，与信号线间距≥20 cm，避免电磁干扰。安装于IP54 及以上控制柜内，保证垂直安装、通风顺畅，上下预留≥10 cm 散热空间，避免粉尘、油污、腐蚀性气体。参数设置需准确输入电机额定电压、电流、功率、频率，执行电机参数识别与静态 / 动态优化。过载能力严格区分：轻载 2.2 kW（150% 3s、110% 57s），重载 1.5 kW（200% 3s、150% 57s），禁止长期超额定运行。控制单元与功率模块固件版本必须匹配，推荐 V4.6 及以上，避免功能异常或兼容性故障。定期检查端子紧固、清洁散热风道，备份参数至存储卡，故障时可快速更换模块恢复运行。系统必须配置空气开关、熔断器、急停回路，符合 IEC 60204、GB 50054 等电气安全标准。
