图片仅供参考，请以已选的规格为准

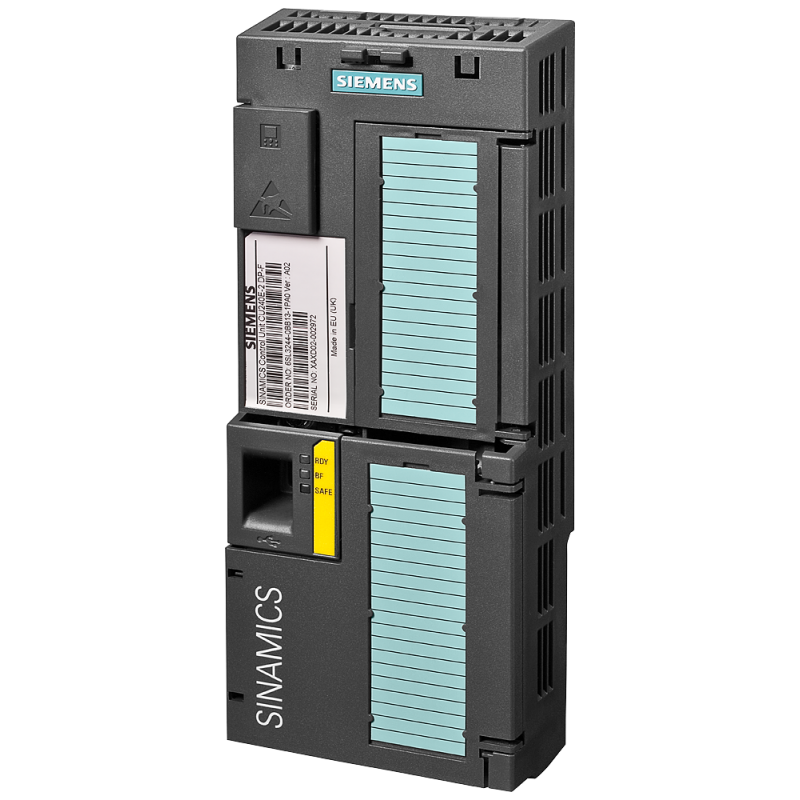

西门子 SIEMENS G120系列变频器控制单元^正品保障

含税价

¥0.00 /个

型号 SINAMICS G120 控制单元 CU240E-2 PN-F

厂订 6SL3244-0BB13-1FA0

交期 5天内发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：模块式变频器

应用范围： A0

通讯方式： F【PN-F】

输入输出点数：6DI/3DO/2AI/2AO

产品详情

订货号：6SL3244-0BB13-1FA0

产品名称：SINAMICS G120 控制单元 CU240E-2 PN-F

类型：G120 模块式变频器基本 / 通用 / 高性能控制单元，集成 PROFINET 与安全集成（STO/SS1/SLS/SSM/SDI），IP20 柜装型

核心参数

控制单元型号为 CU240E-2 PN-F，采用 24V DC 供电，电压范围 20–29V DC，功耗不超过 5.5W。通信接口集成 PROFINET 并支持 PROFIsafe，同时具备 Ethernet/IP、USB 2.0 以及 SD/MMC 存储卡插槽，最大支持 2GB 存储卡。数字量接口包含 6 路隔离可编程 24V DC 数字量输入、3 路数字量输出（2 路继电器、1 路晶体管），最多支持 3 路安全数字量输入 F-DI。模拟量接口为 2 路差分模拟量输入，支持 0–10V/0–20mA/4–20mA 信号，2 路非隔离模拟量输出，信号规格同输入。具备 1 路电机温度检测接口，支持 PT1000/KTY83/Ni1000 传感器。安全功能涵盖 STO 安全转矩关断、SS1 安全停车 1、SLS 安全限速、SSM 安全速度监控、SDI 安全方向，满足 SIL2/PL d Category 3 安全等级。控制模式支持 V/f 控制（线性 / 平方 / 可参数化）、V/f ECO 节能模式、无编码器矢量控制、无编码器转矩控制。外形尺寸宽 73mm× 高 199mm× 深 46mm，重量 0.49kg，防护等级 IP20。工作温度范围 - 10～+55℃，存储温度 - 40～+70℃，相对湿度≤95% 无冷凝。可适配 G120 全系列功率模块，覆盖 0.37–90kW 功率段。

产品特点

具备全能控制架构，支持 V/f、无编码器矢量、转矩控制多种模式，可适配通用机械、泵风机、输送、搅拌等各类应用场景。搭载 PROFINET 高速工业以太网通信，支持 PROFIsafe 安全通信，可无缝对接 S7-1200/S7-1500 等西门子 PLC。内置完整安全功能，无需额外加装安全模块即可满足设备安全规范。集成丰富 I/O 接口与电机温度监测功能，有效减少扩展模块使用，降低柜内布线与成本。支持 STARTER 软件、BOP-2/IOP-2 面板调试，可通过 USB 或存储卡实现参数克隆与备份，调试维护便捷。采用宽温设计，抗干扰、抗振动能力强，可稳定运行于工业恶劣环境。

核心卖点

作为 G120 系列通用与高性能兼顾的标杆控制单元，一机适配 0.37–90kW 全功率段功率模块，覆盖基础到高端应用需求。同步集成 PROFINET 通信与完整安全功能，相比传统分立方案大幅降低安全合规成本与系统复杂度。支持存储卡参数备份与克隆，更换设备可快速完成配置恢复，显著缩短停机时间。多种控制模式可灵活切换，既能以 V/f ECO 模式实现泵风机节能运行，也能以矢量控制满足高精度调速与转矩控制需求。西门子原装正品，与 G120 功率模块 100% 兼容，无匹配风险，工业级稳定性与长期可靠性有保障。

适用场景

适用于输送线、包装机、贴标机、搅拌机、挤出机、木工机械、小型机床等通用机械设备。可用于水泵、风机、冷却塔、空调机组、增压泵、循环泵、污水处理等流体负载控制。广泛应用于汽车零部件、电子装配、食品饮料、纺织、印刷、化工等行业自动化产线。适用于具备安全停车、安全限速、安全方向保护需求的设备，如提升机、输送机及危险区域运行机械。也可用于老旧变频系统升级改造，可保留原有结构或升级为 PROFINET 总线，无需大规模改线。

注意事项

供电需使用稳定 24V DC 电源，纹波小于 5%，推荐选用西门子 PSU 系列电源，严禁接入交流电源。安全输入需采用双通道接线方式，严格按照安全规范设计回路，避免单通道失效导致安全风险。数字量与模拟量线缆需使用屏蔽双绞线，与动力电缆保持至少 20cm 间距，防止电磁干扰。PROFINET 需使用标准工业以太网电缆，正确配置终端电阻，拓扑结构需符合规范。产品为 IP20 防护，必须安装在 IP54 及以上防护等级的控制柜内，保证通风良好，远离粉尘、油污及腐蚀性气体。泵风机类负载建议使用 V/f ECO 节能模式，高精度控制场景选用无编码器矢量控制，需准确输入电机额定参数并执行电机识别。控制单元与功率模块固件版本需匹配，推荐使用 V4.6 及以上版本，避免功能异常。定期检查接线端子紧固状态，清洁设备通风部位，及时将参数备份至存储卡，便于故障快速恢复。系统需配置急停回路、空气开关、过载及漏电保护装置，符合 IEC 及 GB 相关电气安全标准。
